Popis produktu Luxman L-505Z

Vyrobený v Japonsku, Nástupca modelu Luxman L-505uX Mark II je tretím komponentom z novej generácie integrovaných zosilňovačov (rada Z), ktorá má všetky konštrukčné prvky v najnovšej špecifikácii. Predstavený bol v decembri roku 2023, na slovenský trh dorazil v auguste 2024. V spodnej časti tohto produktového listu nájdete aj našu veľkú recenziu (zo 4. decembra 2024) na tento zosilňovač.

LIFES obvody
- Úplne prerobený obvod LUXMAN, ktorý bol vyvinutý s ohľadom na blížiace sa 100. narodeniny značky.
- Princíp LIFES používa rovnako ako predchádzajúcu ODNF spätnú väzbu na odstránenie skreslenej a zašumené zložky signálu, pokiaľ je signál bez týchto deformácií, obvod nezasahuje.
- U LIFES je zmenená väčšina súčiastok, došlo k obráteniu polarity obvodu a použitie iného zeme.
- Výsledkom je o polovicu nižší šum a skreslenie.

Pripojenie gramofónu (phono vstup)
- Veľmi kvalitný a úplne nový PHONO predzosilňovač je už súčasťou komponentu (pre MM aj MC).

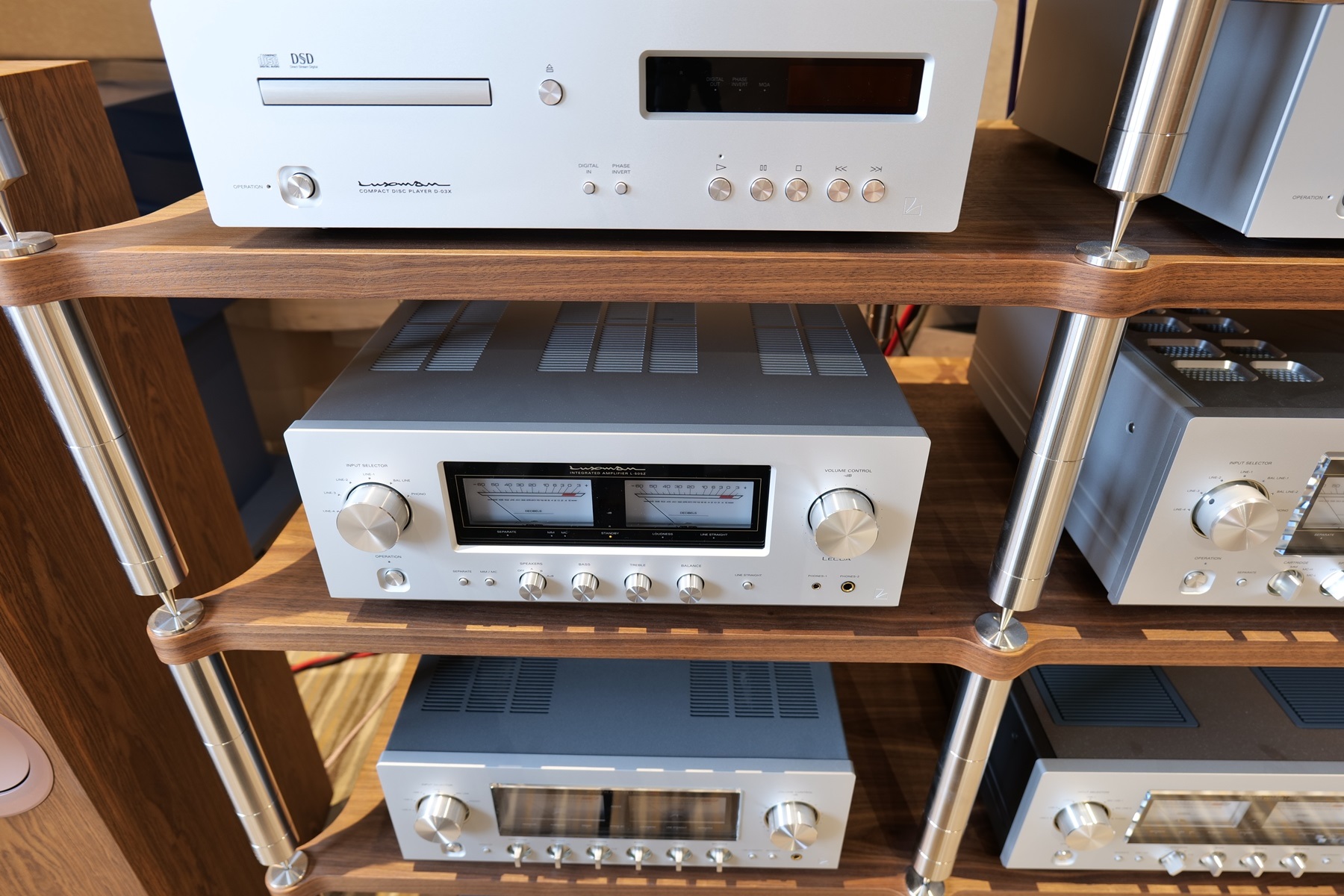

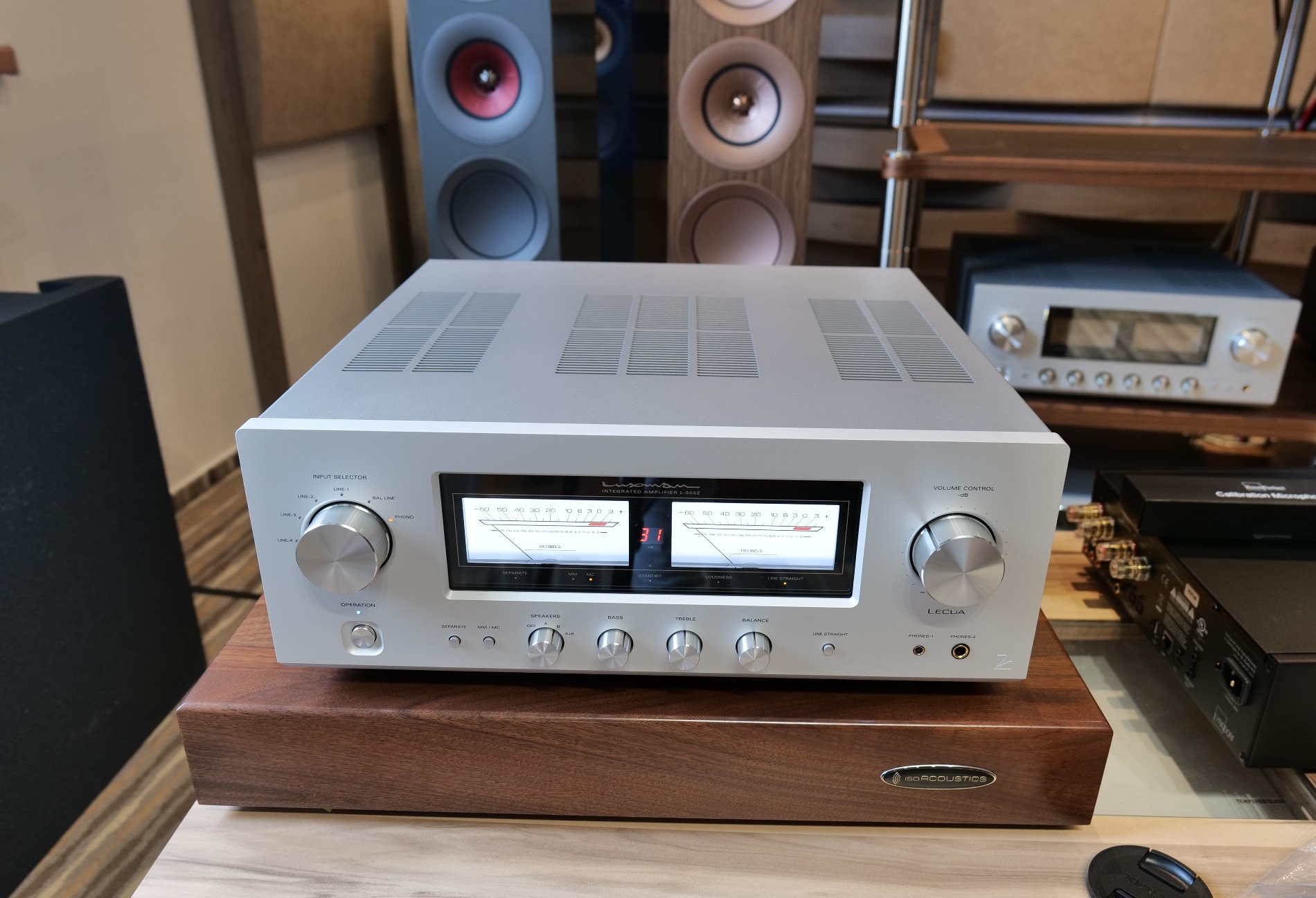

Luxman L-505Z krátko po rozbalení v štúdiu v septembri 2024.
Odvtedy je u nás k trvalej prezentácii.

Slúchadlový zosilňovač
- Obsahuje klasický jack a nový 4,4 mm high-end jack, ktorý má zvlášť zemenie pravého a ľavého kanála (rovnako ako najvyšší model zosilňovača značky – Luxman L-509Z).

Trrigery a konektory
- Zosilňovač je vybavený 12V prípojnými miestami pre novú generáciu prístrojov.

Ďalšie informácie
- Novo je zosilňovač osadený displejom medzi VU metrami, ktorý ukazuje úroveň zosilnenia. VU meter aj display je možné samozrejme vypnúť (resp. zhasnúť).

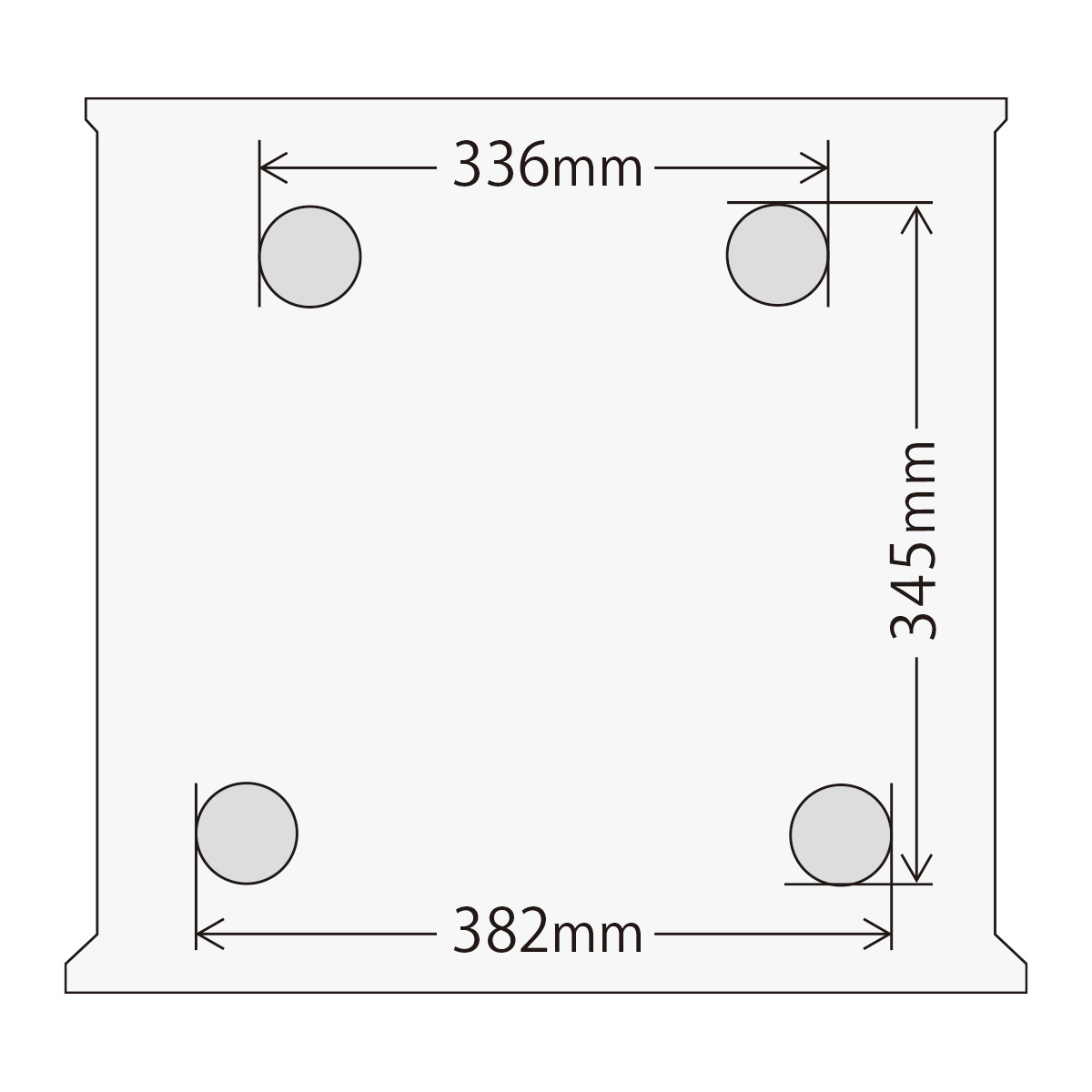

- Luxman L-505Z má zhodné liatinové nožičky ako L-590AX Mark II a L-509X.

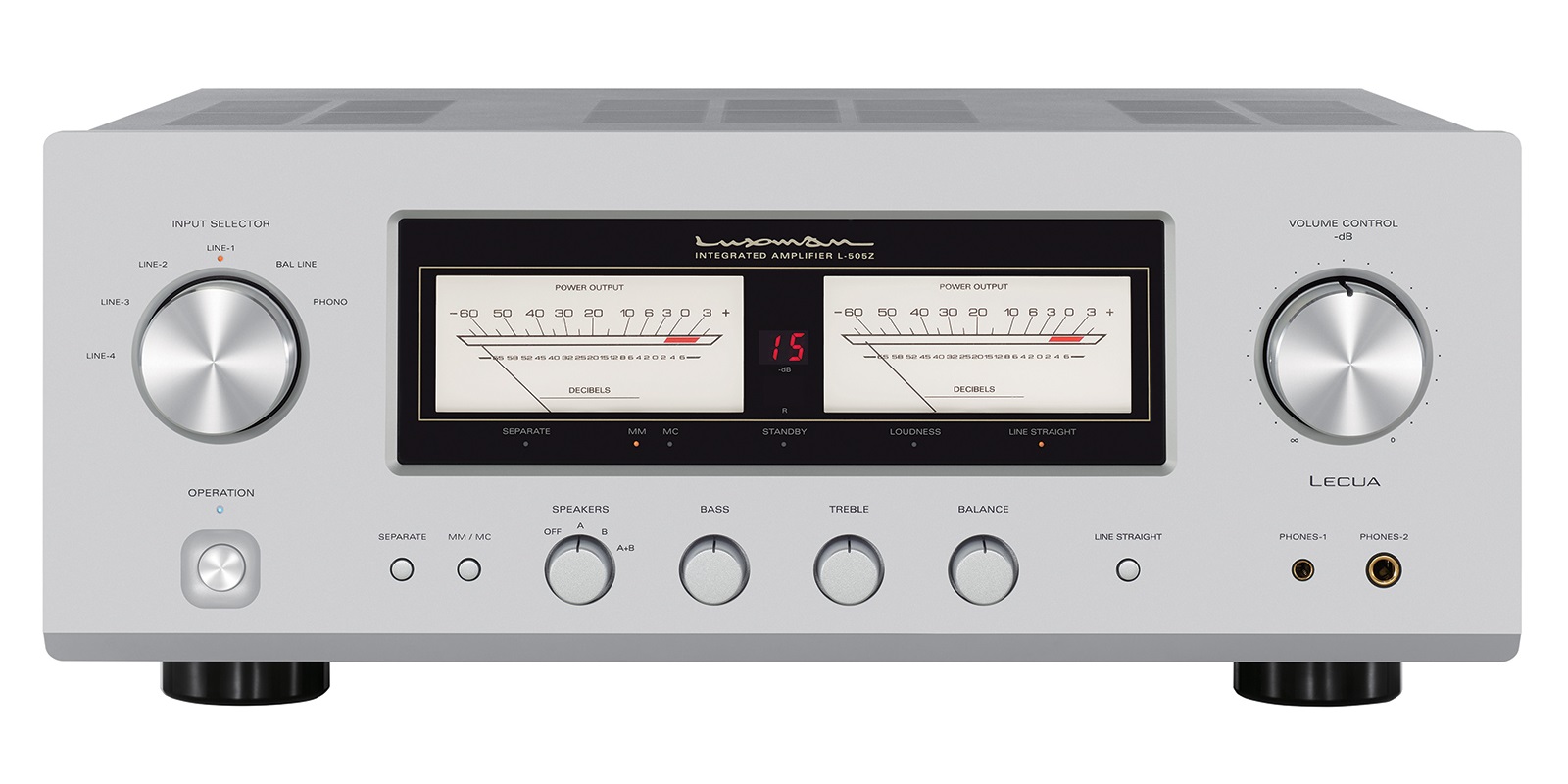

- Na rozdiel od predchodcu, tento model má novinka štyri otočné tlačidlá na spodnej strane čelnej strany prístroja vyrobené z hliníka

Novinky v skratke

Elektronika / Funkcia:

• Vybavené novým a unikátnym zosilňovačom spätnej väzby LIFES 1.0 od LUXMAN, ktorý nahrádza ODNF v sekcii výkonového zosilňovača.
• Novinka ponúka celkový výkon 200W (8 Ω); 300 W (4 Ω), ktorý je znásobený ziskom a špičkovou výrobou v Japonsku s tým najlepším pomerom cena/výkon v high-end audiu.
• výstupy s trojnásobne paralelným Darlingtonovým push-pull usporiadaním.

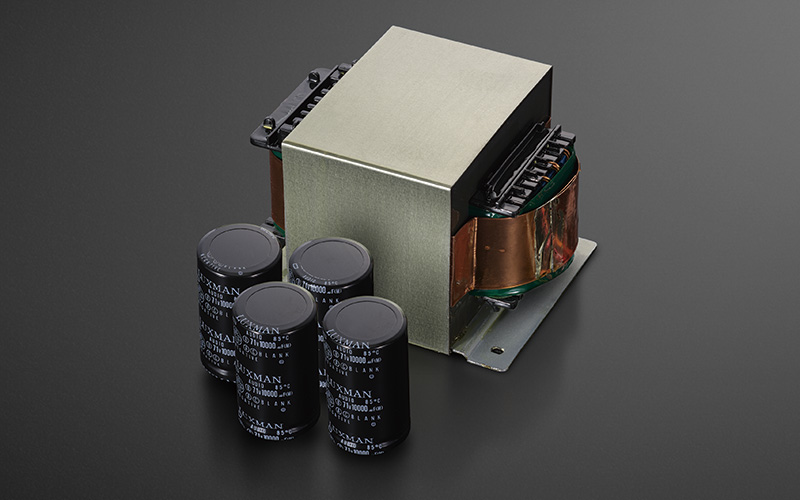

• Vysoko regulovaný napájací transformátor typu El (540VA) a veľké filtračné kondenzátory (10 000 uF x 4) zaisťujú vysoko stabilné napájanie.
• Nízke hodnoty odporu a paralelná konfigurácia podporujú vysokú ovládateľnosť reproduktorov s veľkokapacitnými relé pre reproduktory.
• Phono ekvalizér s MM/MC vstupmi a paralelným prvým stupňom umožňuje ešte vyššiu kvalitu prehrávania analógových dosiek.

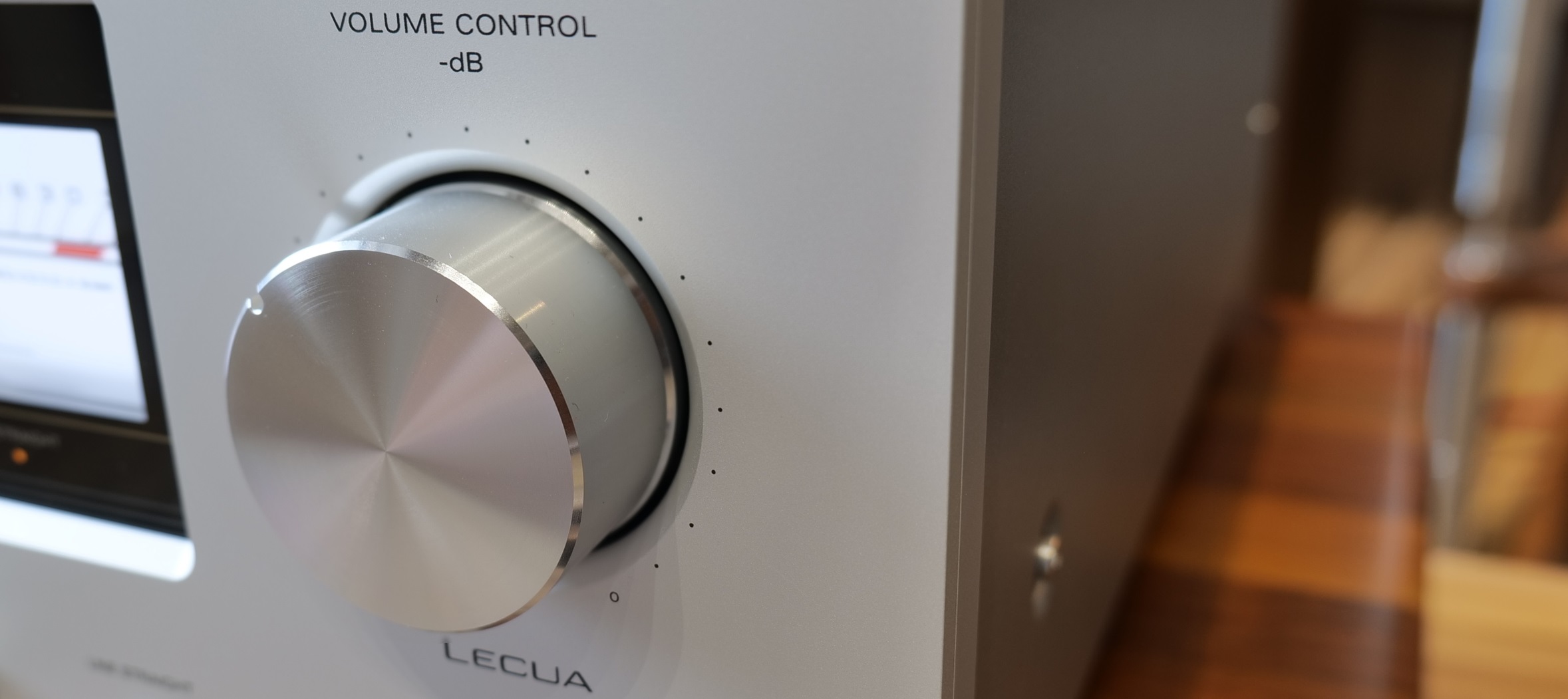

• Elektronicky riadené ovládanie basov/výšok a funkcia vyváženia LR riadená LECUA . Princíp je rovnaký s doterajšou generáciou, teda DUAL MONO, zvlášť je ĽAVÝ/PRAVÝ KANÁL a kladná/záporná vetva. Došlo aj k upgradu niektorých súčiastok, výsledkom je vylepšená regulácia.
• Na rozdiel od predchodcu, tento model má štyri otočné tlačidlá na spodnej strane čelnej strany prístroja vyrobené z hliníka
• Funkcia predzosilňovača a výkonového zosilňovača umožňuje bi-amp konfiguráciu s ďalším výkonovým zosilňovačom alebo interaktívnym AV systémom.
• Vysoko kvalitné prepínače selektora zlepšujú oddelenie ľavého a pravého kanála a výkon pri krížovom rušení.
• Konštrukcia Beeline obmedzuje prenášaný zvukový signál na optimálnu najkratšiu cestu signálu.
• Priame trasy na obvodových doskách pre plynulý prenos signálu.
• Špirálové obalenie každého jadra našej unikátnej, nepokovovanej OFC kabeláže zaisťuje ešte lepší, prirodzený prenos signálu.

Konštrukcia / Príslušenstvo:

• Nezávislá konštrukcia eliminuje zvyšovanie zemného odporu spôsobené prúdom v šasi.

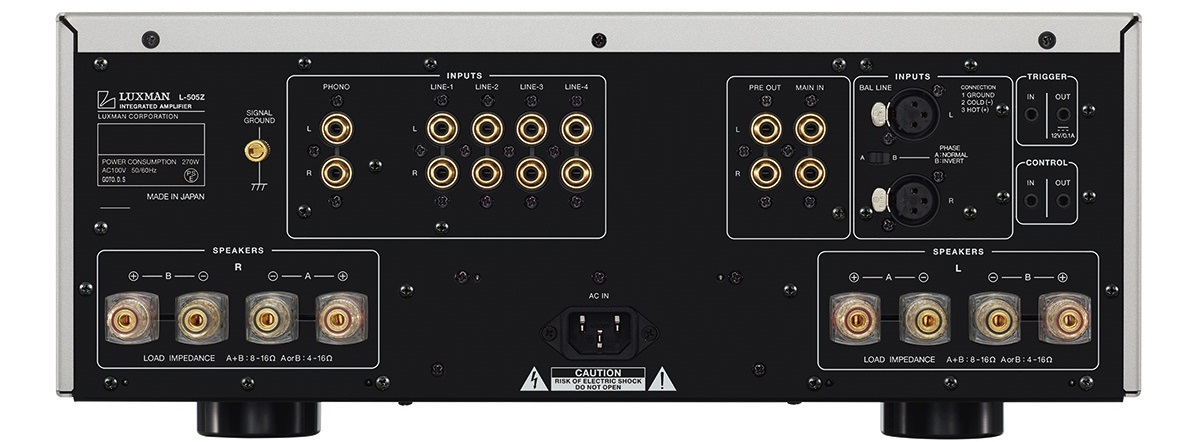

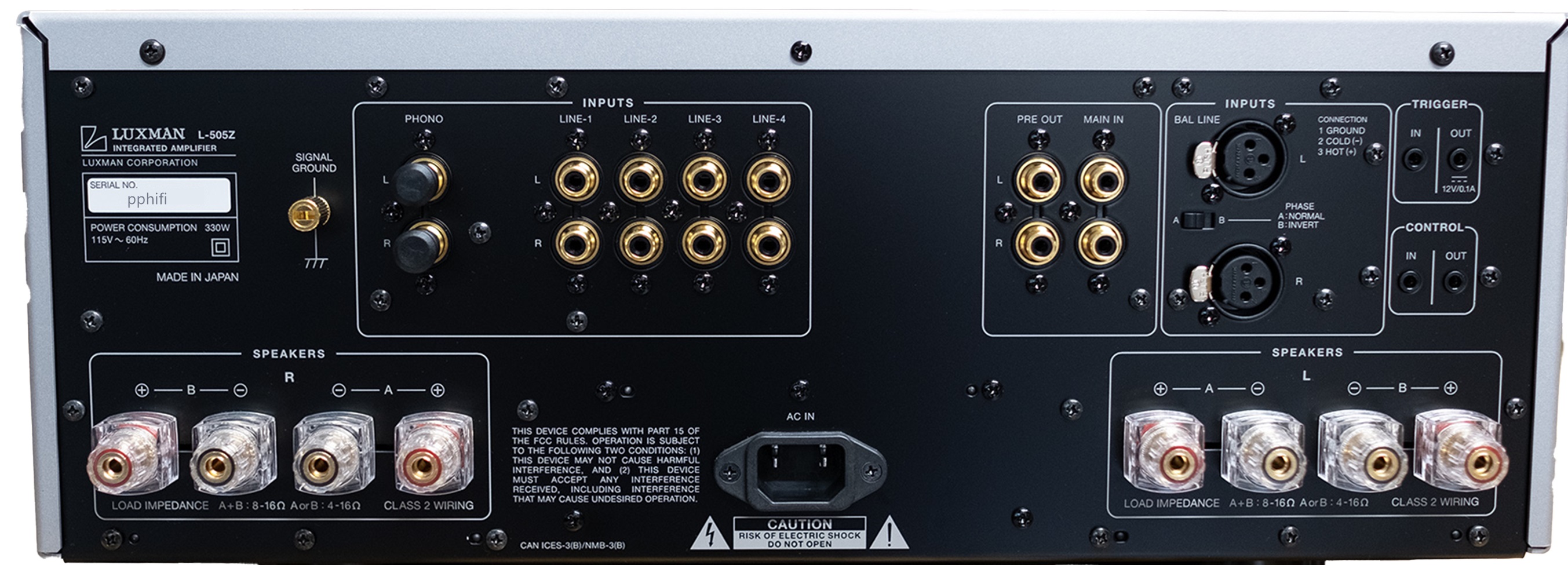

• Konštrukcia šasi bez slučiek. RCA vstupné/výstupné terminály s roztečou 18 mm, kompatibilné s vysoko kvalitnými káblami vybavenými veľkými konektormi.

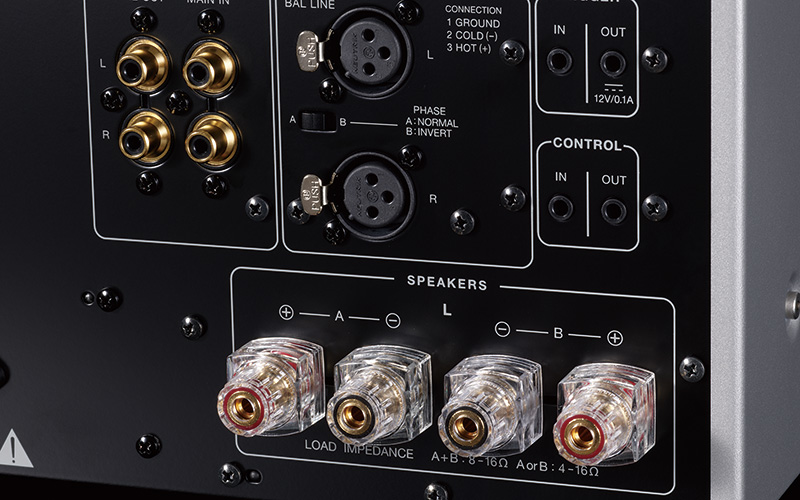

• Radové usporiadanie terminálov uľahčuje pripojenie extra silných káblov, Y konektorov a banánikov (s rovnakými vlastnosťami ako LR). Usporiadanie terminálov pre reproduktory (2 systémy: A, B).

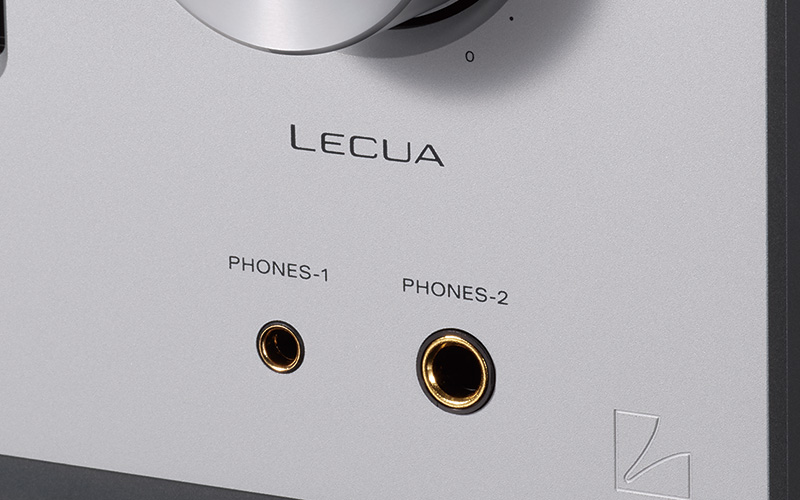

• Okrem štandardného slúchadlového terminálu Φ6,3 mm je tu nový nezávislý terminál Φ4,4 mm s nezávislým uzemnením, ktorý výrazne zlepšuje oddelenie LR.
• AC vstup má nastaviteľný smer montáže, ktorý je možné upraviť pre podporu hmotnosti ťažkého AC kábla.
• Koordinácia signálov diaľkového ovládania medzi kompatibilnými zariadeniami umožňuje diaľkové ovládanie inými bezdrôtovými zariadeniami v budúcnosti.
• Nový ovládací vstupný/výstupný terminál (Φ3,5 mm monofónny jack) pre rozšírenie kompatibility.
• Vybavené novými vstupnými/výstupnými spúšťacími terminálmi umožňujúcimi synchronizáciu napájania medzi kompatibilnými zariadeniami (Φ3,5 mm monofónny jack / je možný aj reťazový spoj).

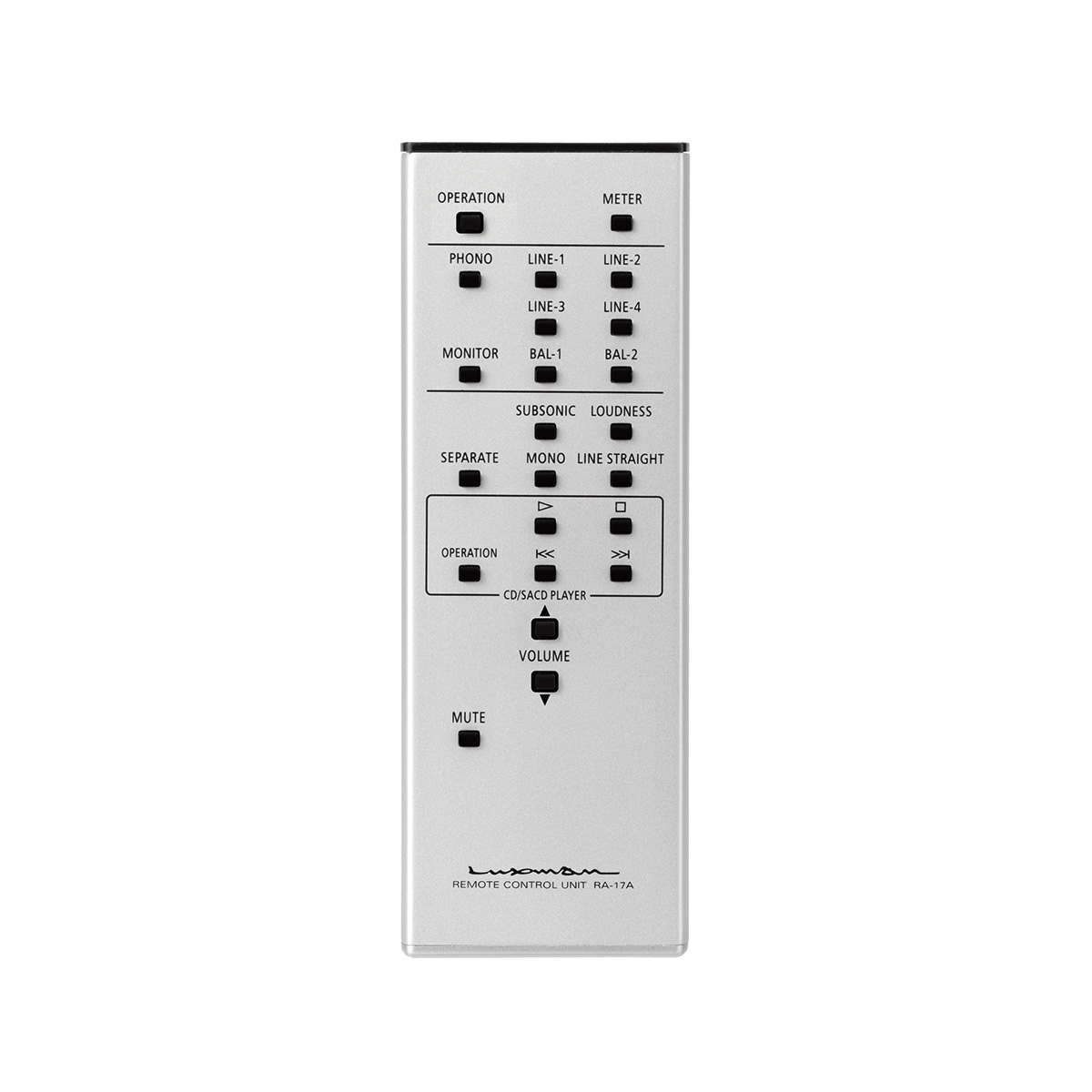

• Vysoko kvalitný hliníkový diaľkový ovládač RA-17A, ktorý dokáže ovládať aj CD prehrávač (kompatibilný s väčšinou Luxman CD (SACD) prehrávačov vydaných po roku 1996).

Tradičný design:

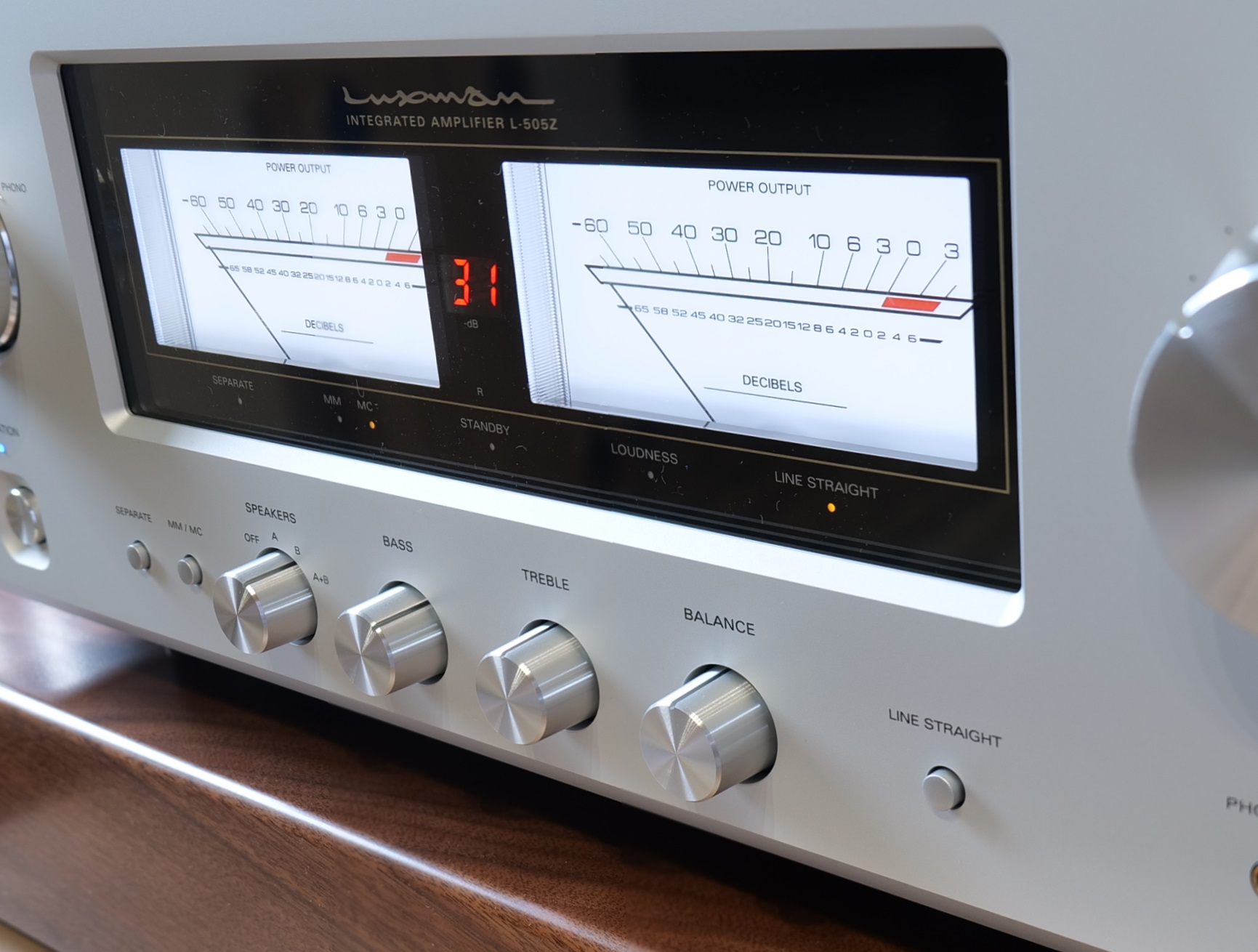

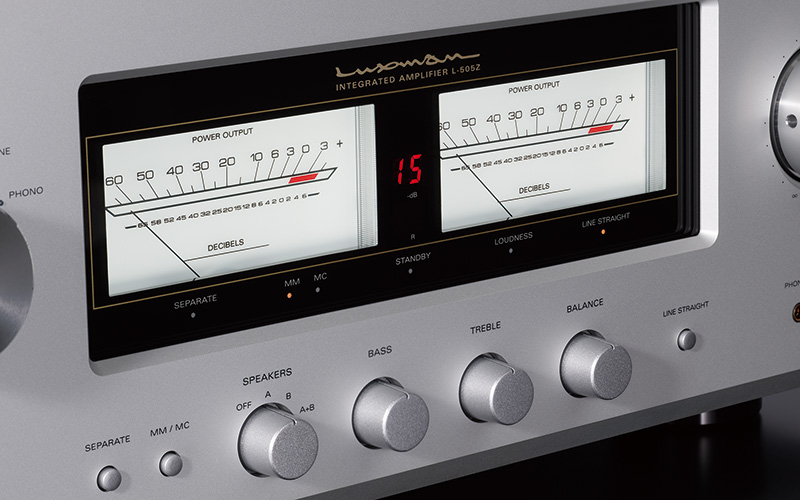

• Dva analógové wattmetre osvetlené LED diódami, ktoré plynule sledujú dynamický rozsah signálu ľavého a pravého kanálu.
• Rovnako ako všetky modely z nového radu Z, tak aj u Luxman L-505Z je na čelnej strane prístroja umiestnený vysoko viditeľný ukazovateľ úrovne hlasitosti , nachádza sa medzi wattmetrami.

RECENZIA LUXMAN L-505Z

Luxman L-505Z je jeden z troch integrovaných zosilňovačov triedy AB nového modelového radu Z, ktorý sa postupne prehrýzal trhom. Najskôr bol predstavený prostredný model L-507Z, potom najvyšší L-509Z av lete 2024 konečne došlo aj na základný model L-505Z.

Ako veľmi je dôležitý výkon?

Pri výbere zosilňovača sa občas zabúda na samotnú spokojnosť a pocit pri počúvaní na úkor hľadania čo najvyššieho výkonu. Luxman nepatrí medzi výrobcov, ktorí sa za každú cenu snažia oslniť "papierovo" veľkými hodnotami výkonu. To môže byť pre rad začiatočníkov preplávajúcich výberom high-endových zostáv mätúce, preto si to poďme objasniť na príklade.

V roku 2023 vymenil jeden klient PPHiFi štúdia Rotel Michi X5 s výkonom 2 x 350 W (8Ω) za takmer o 170 000,- Kč drahší Luxman L-509Z s výkonom 2 x 120W (8Ω) a trúfnem si povedať, že so zmenou bol nadmieru. Ako je ale možné, že menej výkonný zosilňovač dokáže poraziť aj trojnásobne výkonnejší v rovnakej triede (AB)? Odpoveďou je celý rad, vymenujem len tie najdôležitejšie.

Fotené v PPHiFi štúdiu, kde je L-505Z na trvalú prezentáciu spolu s modelmi L-507Z a L-509Z.

Pri high-endových zosilňovačoch je ďalej rozhodujúce:

• kvalita trafa,
• kvalita celkovej výroby vrátane prísnosti počas postupu aj výstupnej kontroly,
• know-how výrobcu
• zisk,
• damping faktor (resp. činiteľ tlmenia),
• kombinácia všetkých účinných technických prostriedkov na odstránenie skreslenia a šumu
• kvalita ostatnej elektroniky (napr. kondenzátory)
• trieda (A, AB, G, D)

V neposlednom rade je nutné hodnotiť zostavu ako celok aj s reproduktormi. Je ale pravdou, že niektoré zosilňovače (za nás McIntosh , Burmester , Luxman , Accuphase, Soulnote ) majú neoficiálny status: „ten rozohrá všetko“. *Samozrejme ak máte reproduktory v podobnej cenovej kategórii.

Všetky tieto faktory berte ako „ovplyvňovače“ nielen výkonu, ale celého zvukového výsledku. Počet Wattov je dôležitý v základnej a strednej triede, v high-ende už toľko nie. V najvyššej triede berte výkon ako iba nápomocný údaj pri výbere zosilňovača. Rozhodujúca je VŽDY praktická skúška, ktorú odporúčame pred samotným nákupom.

Luxman L-505Z pri vypnutom stave (v ľavej časti uprostred).
Fotené v jednej zo šiestich posluchoviek v PPHiFi štúdiu v Otrokoviciach pri Zlíne.

Damping faktor

Luxman a niekoľko ďalších japonských výrobcov sú preslávení nekompromisnou kvalitou výroby. Pri výbere zosilňovača vám môže z technických špecifikácií pomôcť činiteľ tlmenia - dumpingový faktor. Bohužiaľ, málokedy býva v špecifikáciách komponentov uvádzaný. Táto číselná hodnota ukazuje, ako efektívne zosilňovač „koriguje“ membránu reproduktora. Ak je damping faktor nízky, membrána môže mať tendenciu „doznievať“ (nechcene oscilovať) aj po zastavení signálu, čo vedie k nepresnostiam hlavne pri basových frekvenciách. A nepresnosť (resp. chybný kmit meniča) vedie k strate detailov. Čím vyššia je dumping faktor, tým je lepší focus. Naopak, čím je dumping faktor nižší, tým dochádza viac k rozmazanosti zvuku.

Aby toho nebolo málo, niektoré reproduktory sú citlivejšie na čo najlepšiu hodnotu dumping faktora. A okrem toho je navyše potrebné vyberať reprosústavy, ktoré sú univerzálne na všetky hudobné žánre, popr. iba na konkrétny žáner (napr. ak poslucháč nepočúva nič iné ako vážnu hudbu).

Zisk (gain)

Zisk (uvádzaný v dB) je obvykle vyjadrený ako pomer medzi výstupným a vstupným signálom. Zjednodušene to znamená, ako ďaleko dokáže zosilňovač zvýšiť úroveň signálu a tým určuje, ako veľmi hlasný zvuk môže byť reprodukovaný na výstupe.

Tento parameter súvisí s celkovým návrhom (resp. schémou zosilňovača) a ovplyvňuje samozrejme celkový charakter zvuku. Príliš nízky zisk môže spôsobiť nedostatočnú hlasitosť alebo slabý signál. Naopak "nevyvážene" vysoký zisk môže viesť k prebudeniu a skresleniu signálu.

Výkonnostné rozdiely medzi Luxman L-505Z, L-507Z a L-509Z

Napokon sa teda môžem dostať k rozdielom všetkých integrovaných zosilňovačov Luxman z nového radu Z.

• Luxman L-505Z: 2 x 100W (8Ω); cena 159 505,- Kč
• Luxman L-507Z: 2 x 110W (8Ω); cena 229 507 Kč
• Luxman L-509Z: 2 x 120W (8Ω); cena 319 509 Kč

Ako sami vidíte, rozdiel medzi základným a najvyšším modelom výkonovo rozdiel iba 2 x 20W, a to za dvojnásobok ceny. Výkonnostné rozdiely naozaj neoslnia, ale ako som sa snažil vysvetliť na začiatku, v prípade Luxmanu vôbec nejde o číslo v špecifikáciách.

Výber toho správneho modelu odporúčam voliť podľa vybraných reprosústav. V niektorých prípadoch odporúčame vybrať nižší model reprosústav a priplatiť si za výkonnejší model zosilňovača, u niektorých reprosústav (napr. všetky z radu KEF R Meta) je aj základný model Luxman L-505Z perfektným partnerom. Konzultácia a praktická skúška je nutná.

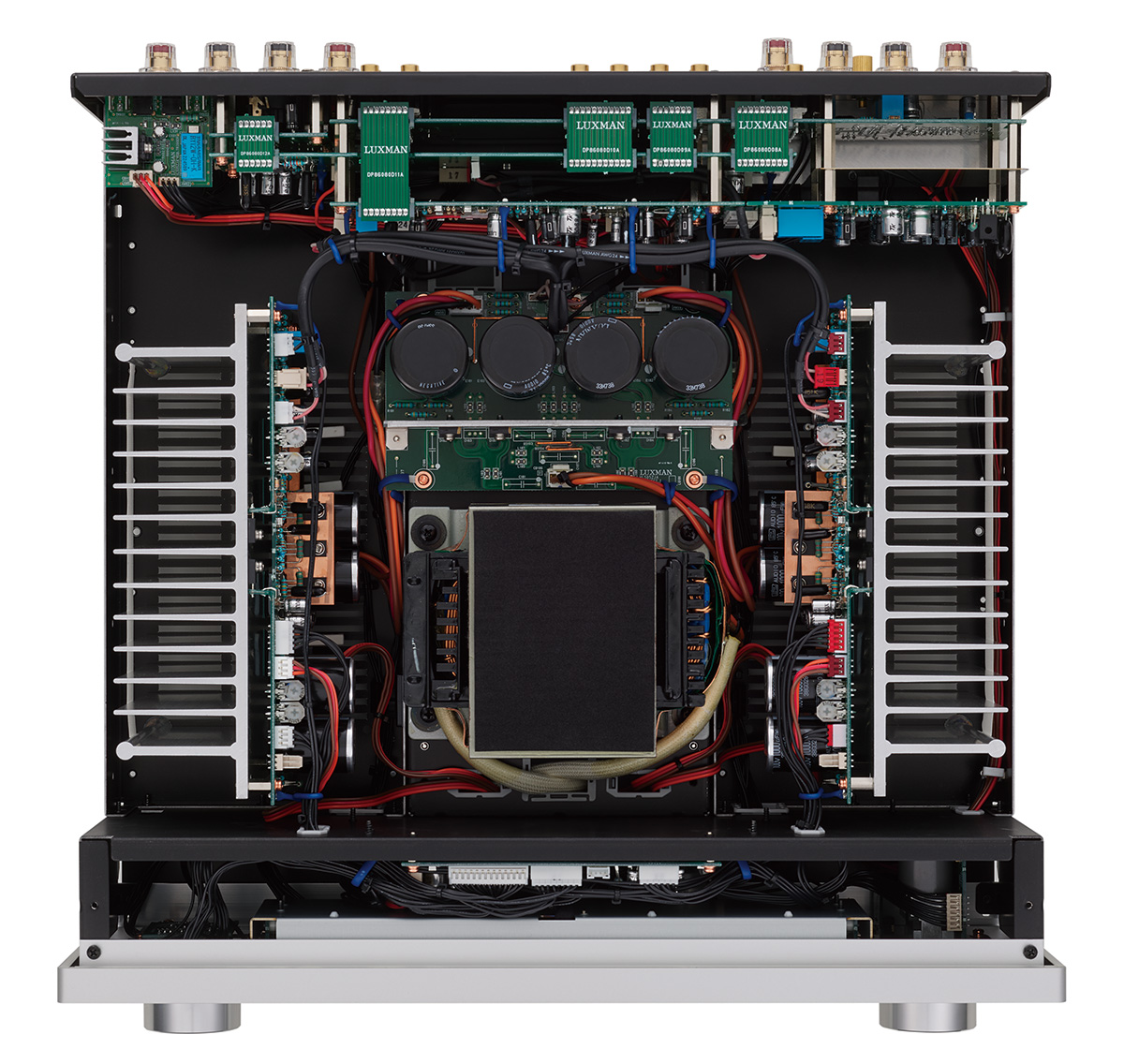

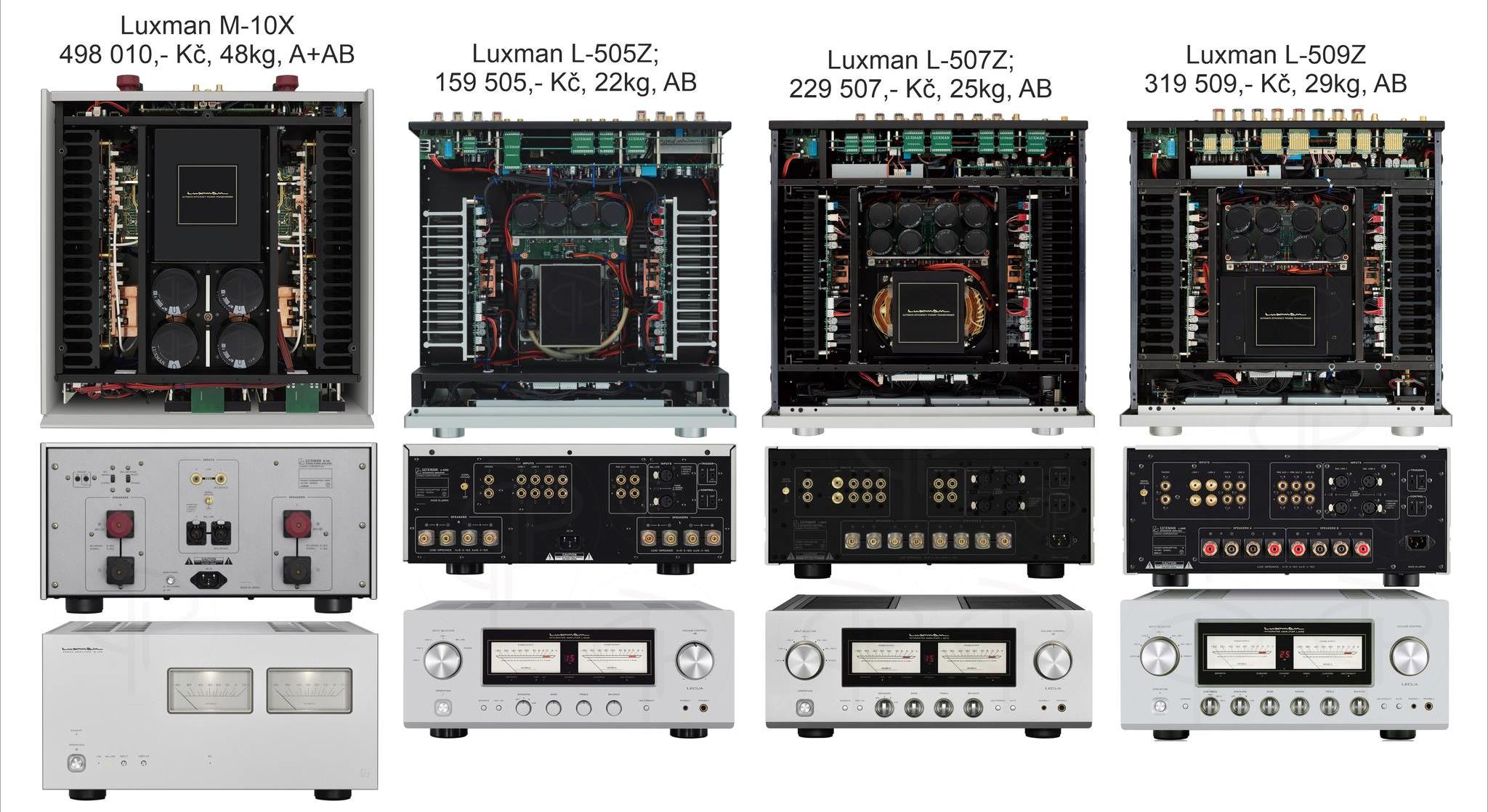

Ako to vyzerá vo vnútri najlepších zosilňovačov Luxman?
Pri všetkých modeloch odvod tepla zaisťujú masívne pasívne chladiče.
Ako sami vidíte, aj pri základnom modeli L-505Z je dbané na kvalitu.
