Popis produktu Trinnov - Altitude 48 EXT

Rozširujúca jednotka pre procesor Trinnov Altitude 32. Umožňuje pripojiť ďalších až 48 výstupov pre výkonové zosilňovače. Celkom tak vo Vašom domácom kine je možné mať až 64 reproduktorov , alebo 32 reproduktorov v bi-ampingu - predstavivosti sa medze nekladú.

Francúzska značka Trinnov ponúka jedinú možnosť na poli poloprofesionálnych komponentov, ktoré vedia nastaviť konfiguráciu domáceho kino na mieru.

Prispôsobenie miestnosti pomocou merania, možnosť ľubovoľnej úpravy frekvenčnej krivky a vynucovací mód pre prevod sterea či 5.1 do Dolby Atmos . To je len zlomok funkcií, ktoré tento AV procesor dokáže.

V portfóliu značky Trinnov nájdete najlepšie plne optimalizovateľné zvukové riešenie Hi-Fi systémov, systémov domáceho kina, digitálneho kamenného kina a komponentov sekcie PRO AUDIO, ktoré dokážu pomocou sofistikovaných technológií optimalizovať kvalitu počúvania v miestnosti.

Chcete upraviť zvuk hlasu Vášho obľúbeného speváka pomocou frekvenčnej krivky tak, že sa čo najviac podobá originálu, ako ho poznáte z koncertu? Potrebujete nastaviť zostavu domáceho kina subjektívne, podľa presných požiadaviek? Chcete, aby reproduktory KEF mali zvukový charakter rovnaký ako reproduktory inej ľubovoľnej značky? Trinnov je jedinou možnosťou na svetovom trhu, ktorá to vie.

PPHiFi ponúka k Trinnovu možnosť profesionálnej inštalácie a merania na kľúč, menšie preškolenie klienta, orientácia v základnom nastavení a vzdialenú podporu do budúcnosti.

O značke Trinnov

Ako AV procesor (AV predzosilňovač, ak chcete) sme vybrali francúzsku značku Trinnov, konkrétne model Altitude 16 . Išlo o prvý AV komponent na svete, ktorý uriadil väčšie množstvo reproduktorov pre domáce kiná. Konkurenčné AV procesory v oblasti domácich kín boli limitované "len" štyrmi stropnými reproduktormi. S ďalšou nadstavbou - áno, predzosilňovač prepojený s ďalším predzosilňovačom - je Trinnov schopný zriadiť až 64 reproduktorov celkom . Niektoré z nich môžu byť navyše ešte zapojené do bi-ampingu alebo tri-ampingu. Toto "ampingové" riešenie sa používa hlavne pre predné fronty, kedy im týmto zvýšite výkon a zlepšíte výsledný zvuk zostavy v rámci počúvania sterea. Je možné takto posilniť aj centrálny reproduktor - nezabudnite, že pri prehrávaní filmov hrá +-70% všetkých zvukov práve z neho.

15 zosilňovačov pre 15 reproduktorov v PPHiFi

Vzhľadom k veľkosti našej posluchovej miestnosti sa stala jasnou voľbou konfigurácia 7.2.6 Dolby Atmos. Čo však číslo 7.2.6 vôbec znamená?

7 .2.6 = 7 reproduktorov v horizontálnej rovine . Ľavý a pravý predný kanál, centrálny reproduktor, dva surroundy a dva surround-backy.

7. 2 .6 = 2 subwoofery .

7.2. 6 = 6 stropných (vertikálnych) efektívnych reproduktorov pre Dolby Atmos.

Kategoricky sa jedná o delenú zostavu zosilňovačov - k Trinnovu sme pripojili dva výkonové zosilňovače Arcam HDA PA720 (pre šesť stropných reproduktorov) a McIntosh MC207 pre zvyšok v horizonte. Všetko je zapojené symetricky (15-tich signálovými XLR káblami). Dohromady teda máme kino s 15-timi reproduktormi.

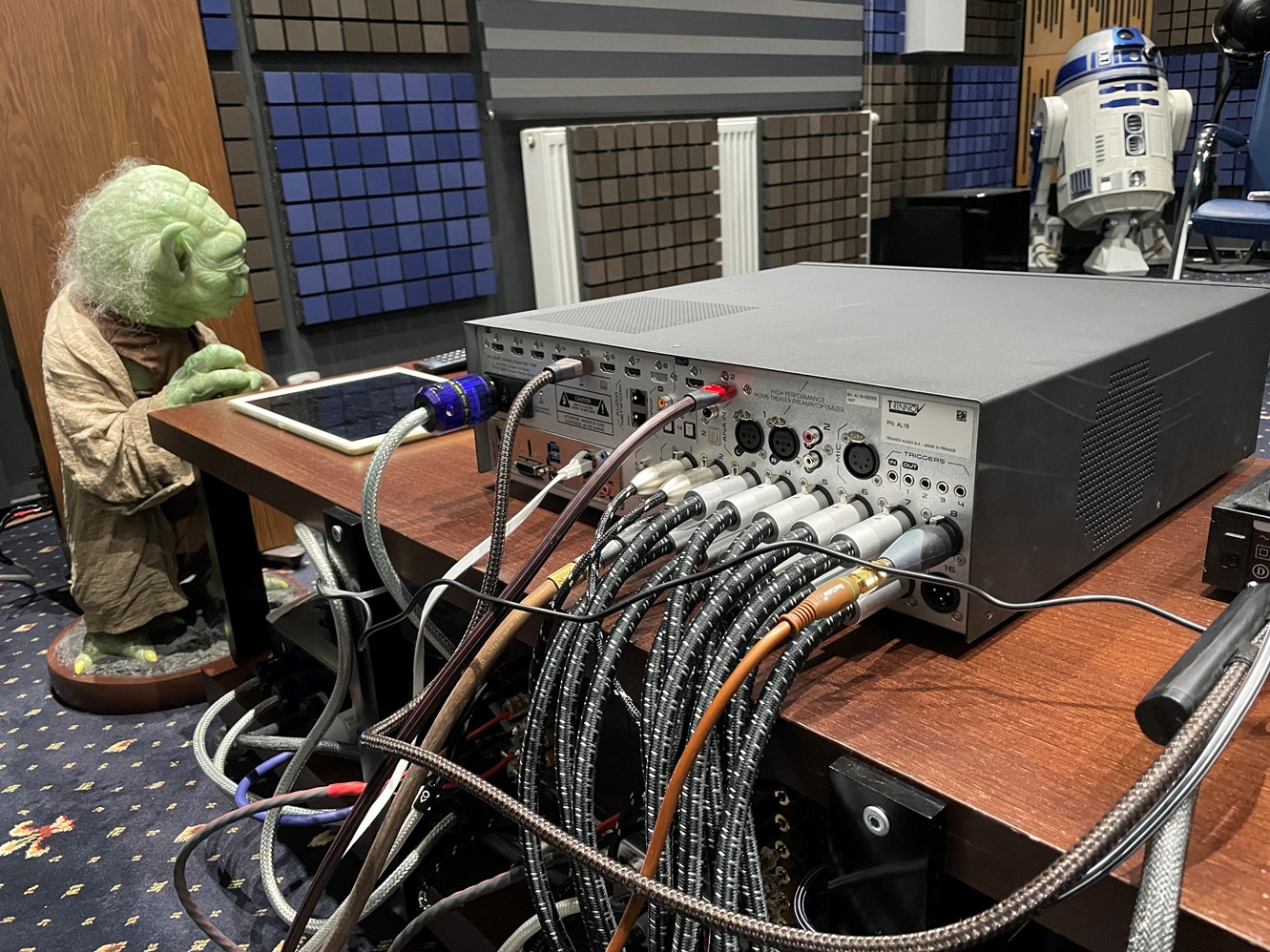

Zadná strana procesora Trinnov Altitude 16 . Takmer plné obsadenie. Iba jeden výstup XLR (zo šestnástich) nám zostal voľný (v pravom rohu dole).

Kalibrácia štvorhlavým mikrofónom

Trinnov umožňuje stovky možností nastavenia, ľahko upraviteľnými INTRAnetovo v miestnej sieti (aj INTERnetovo cez vzdialenú podporu) cez tablet či počítač alebo priamo cez monitor s myšou a klávesnicou, ktoré k predzosilňovaču je možné pripojiť. Medzi to hlavné patria: úpravy frekvenčných kriviek, ľubovoľné nastavovanie dB pre akýkoľvek reproduktor, šumové testy, ľubovoľné definovanie výstupov k vstupom, voľby konfigurácií alebo ukladanie presetov. Najdôležitejšou schopnosťou je ale mikrofónové meranie a prispôsobenie reproduktorov voči miestnosti. Nečakajte nič podobné ako jednoduchý systém Audyssey s mikrofónom za pár desiatok Sk. Kino s Trinnovom sa meria na profesionálnej úrovni, a to francúzskym štvorhlavým mikrofónom v cene okolo 19 000, - Kč.

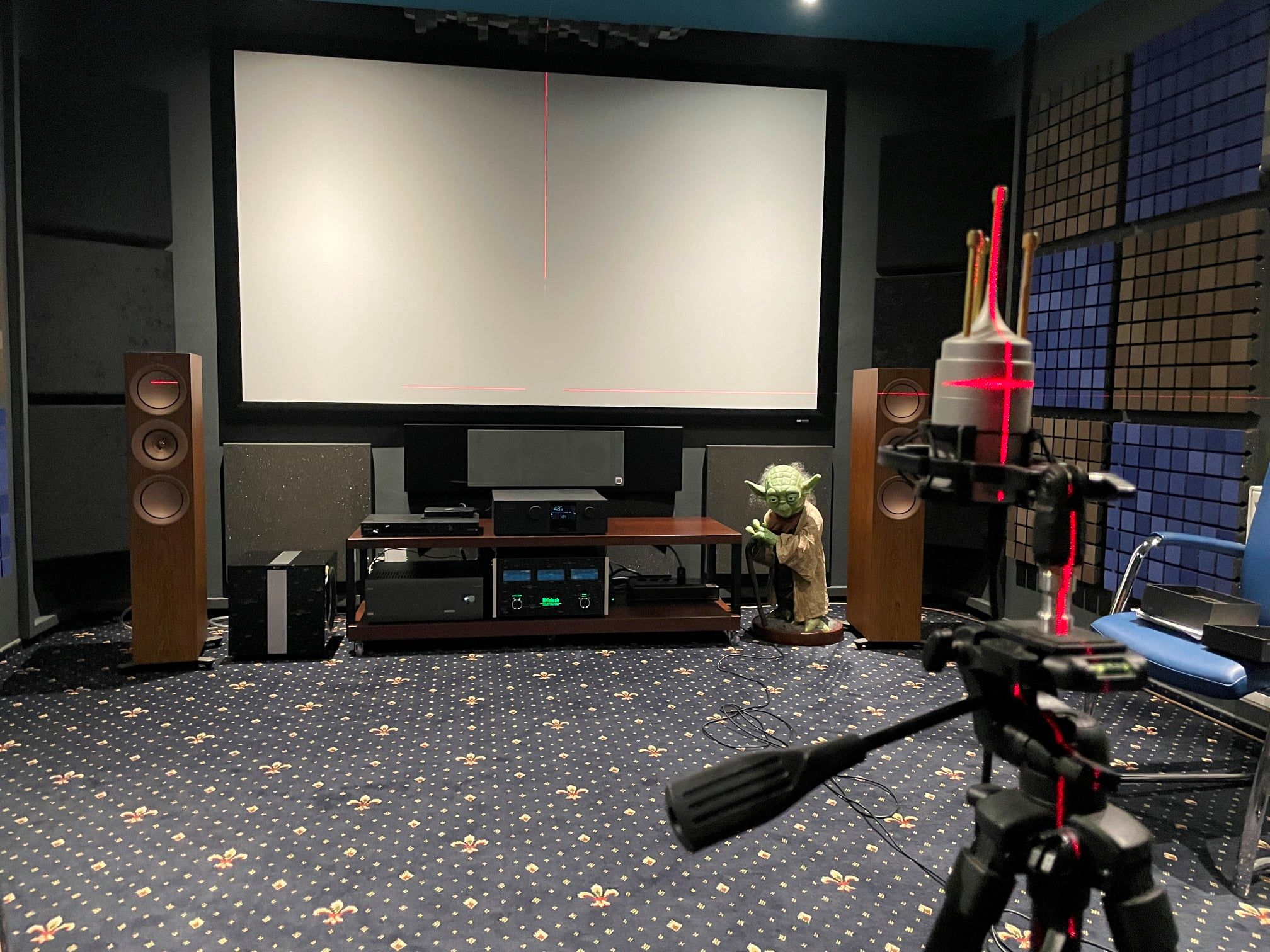

Mikrofón musí byť vo vodováhe a umiestnený presne v mieste počúvania, vektorovo na stred plátna (resp. na stred centrálneho reproduktora). Pomohli sme si laserovou vodováhou. Samotný proces merania a kalibrácie pätnástich reproduktorov trvá zhruba 3 minúty (podľa počtu reproduktorov v meranej zostave).

Dolby Atmos aj z gramofónu?

Možnosti Trinnovu nepoznajú medzí. Väčšina konkurenčných AV receiverov pri prehrávaní filmu s 5.1 prehrá iba 5 reproduktorov a subwoofer. Zvyšok kanálov vrátane stropu je tichý, pretože do nich systém nevie „vnútiť signál“. Trinnov ide inou cestou. Je možné využiť funkciu vynúteného režimu (force), kedy môžete cez pokročilý softvérový filter predzosilňovača dostať zvuk do stropných reproduktorov z akéhokoľvek zdroja. Áno, aj z gramofónu! Samozrejme, tu to stráca zmyslu.

Naopak, režim force je ideálny pre staršie filmy, ktoré disponujú aspoň 5.1 zvukovou stopou. Z Dolby Digital (alebo aj DTS) 5.1 alebo z 7.1 Vám teda Trinnov urobí v reálnom čase Dolby Atmos – v našom prípade 7.2.6. Funkciu je možné pohodlne vypnúť aj zapnúť tlačidlom na diaľkovom ovládači. Všetko je otázka predvolieb. Trinnov je teda skvelou voľbou (ak nie najlepšia) pre tých, ktorí chcú dostať zo svojich reproduktorov maximum za každých okolností.

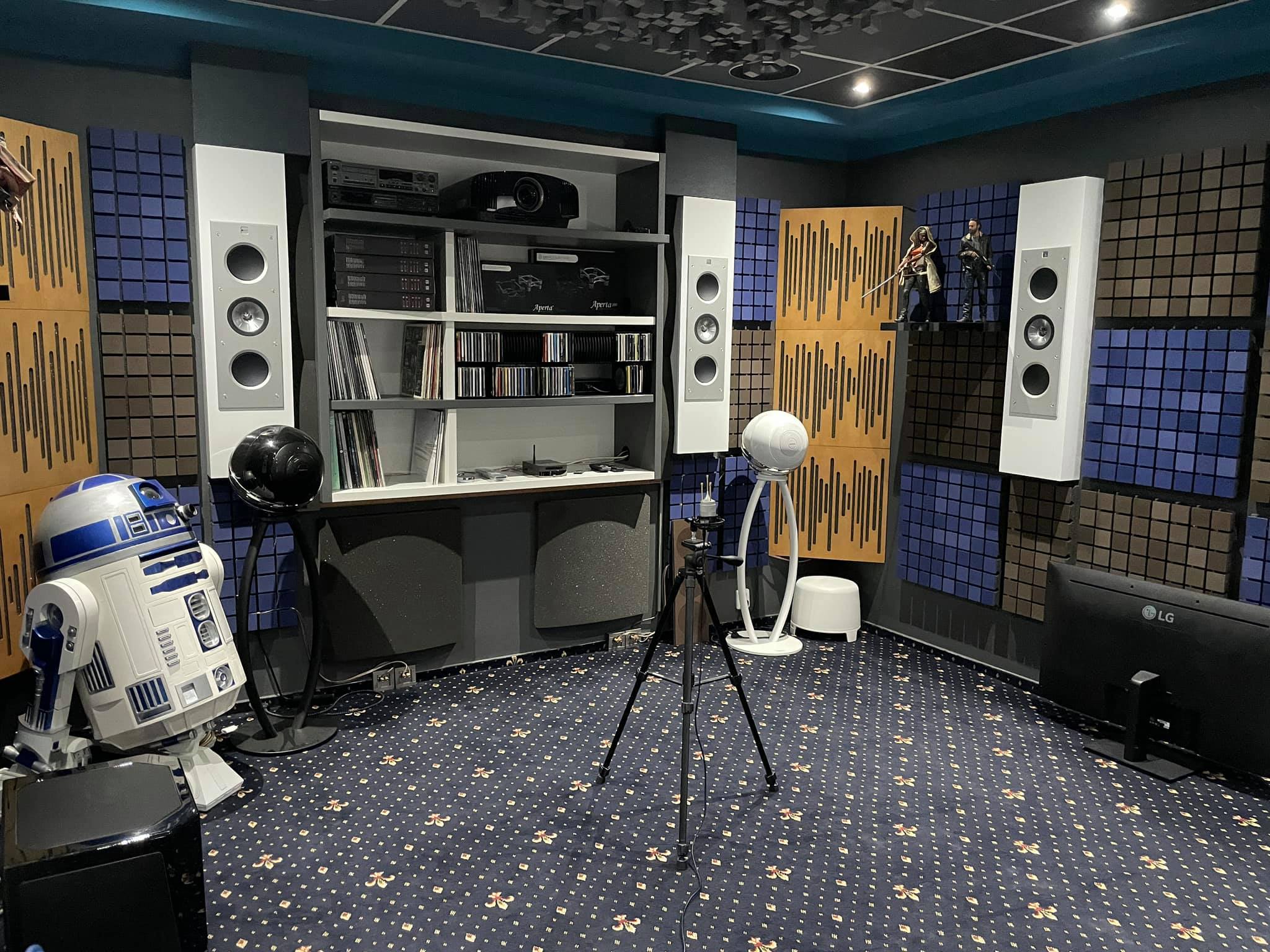

Zadná strana nášho domáceho kina. Surroundy, surroundbacky, projektor a stojan s mikrofónom. Steny doplnené o akustické panely Vicoustic , rovnako ako všetkých šesť posluchových miestností v štúdiu.

Reproduktory

Kino je tvorené jedenástimi vstavanými reproduktormi KEF s certifikáciou THX, dvoma frontmi v podobe priznaných stĺpov KEF R7 , jedným subwooferom KEF R400b a hlavným subwooferom GoldenEar Super Sub XXL .

Plátno s takmer trojmetrovou uhlopriečkou a projektor

Obrazovú zložku nášho domáceho kina tvorí perforované plátno anglického výrobcu Harknes s uhlopriečkou 290 cm a natívny 4K projektor SONY VPL-VW570ES (teraz u nás v akcii !) s možnosťou nastaviť uhlopriečku až na neskutočných 7,6 metrov. Zdrojovými komponentmi sú multimediálne cetrum Dune, UHD prehrávač Sony av neposlednom rade počítač. K nemu sa dostaneme ale až v budúcom článku, v apríli 2021 chystáme totiž celkom unikátny test – nechajte sa prekvapiť.

Bonus k článku: Možnosti nastavenia Trinnov - príklady

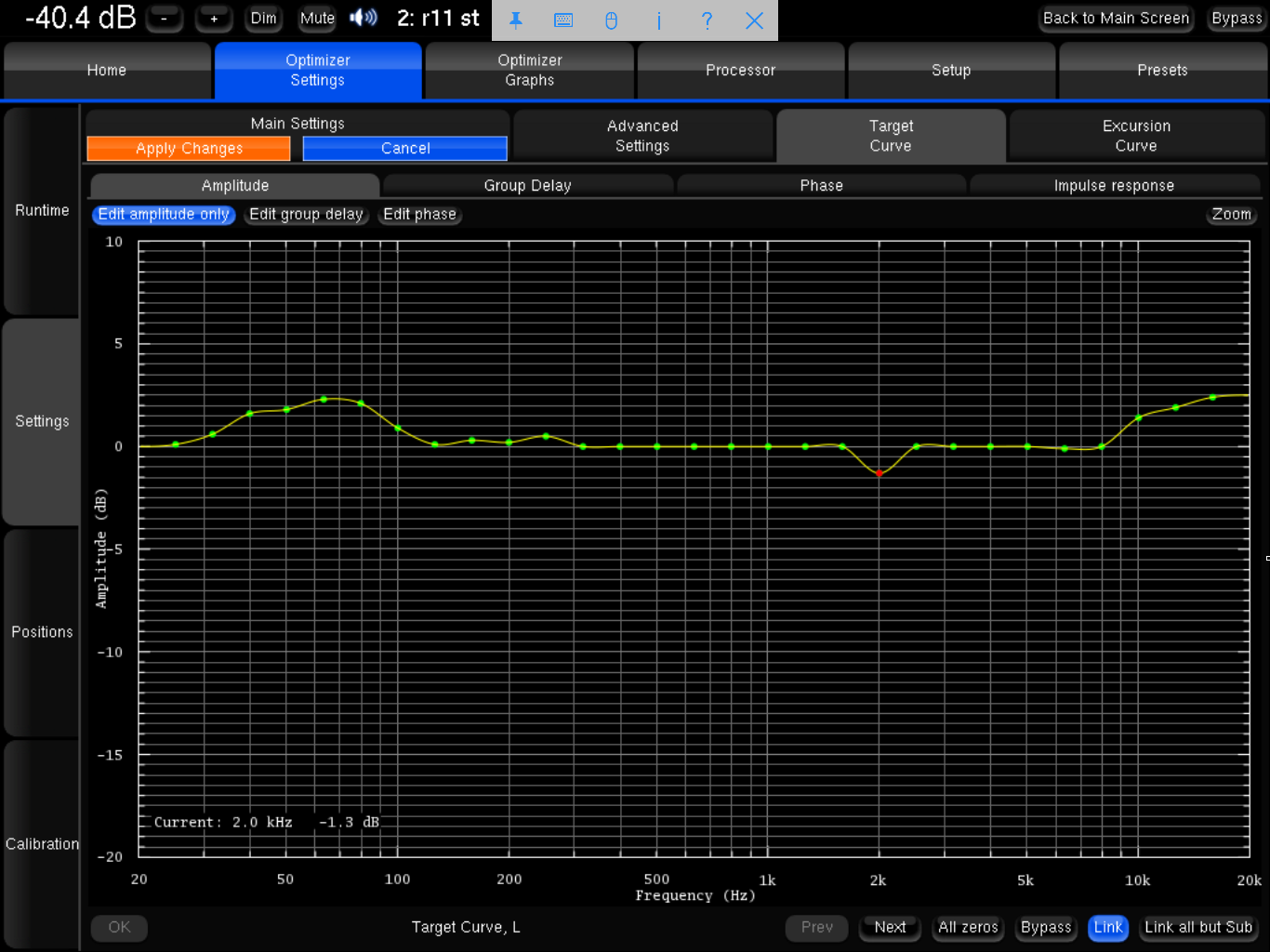

Úprava frekvenčnej krivky po meraní a kalibrácii. Všimnite si napr. krivky na 2kHz, ktorú sme znížili pre potlačenie sykaviek. Krivka na fotke je len názorná. Finálna podoba je naším know-how a poskytujeme ju iba klientom PPHiFi štúdia.

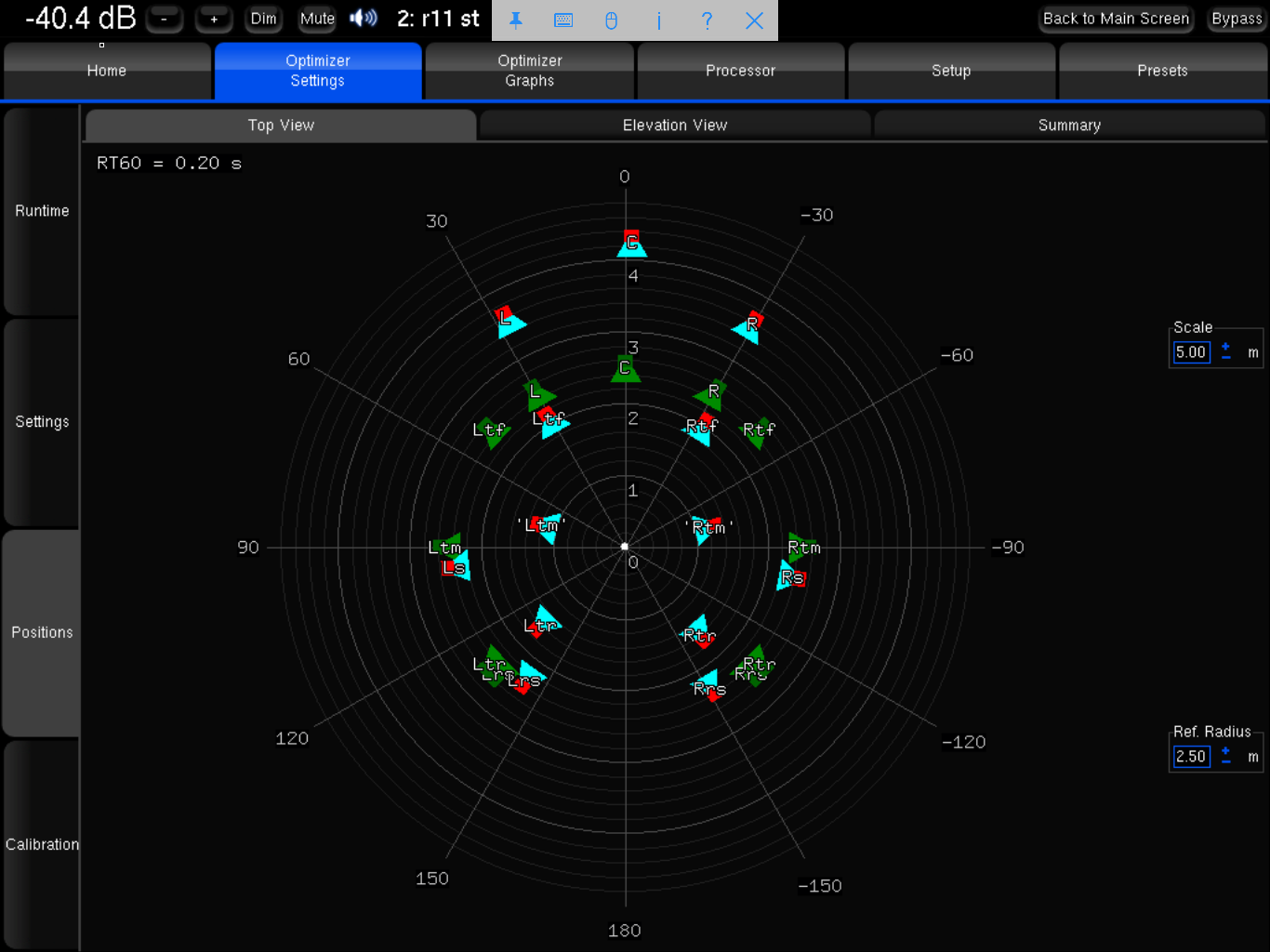

Správne umiestnenie reproduktorov v domácom kine by malo byť v kruhu (zelené ikony). Reálne umiestnenie je znázornené modročervenými ikonami. Kto z nás by ale na tieto účely staval rotundu? :) Od toho je tu Trinnov, ktorý si všetky reproduktory po kalibrácii prispôsobí do správneho umiestnenia automatizácií.

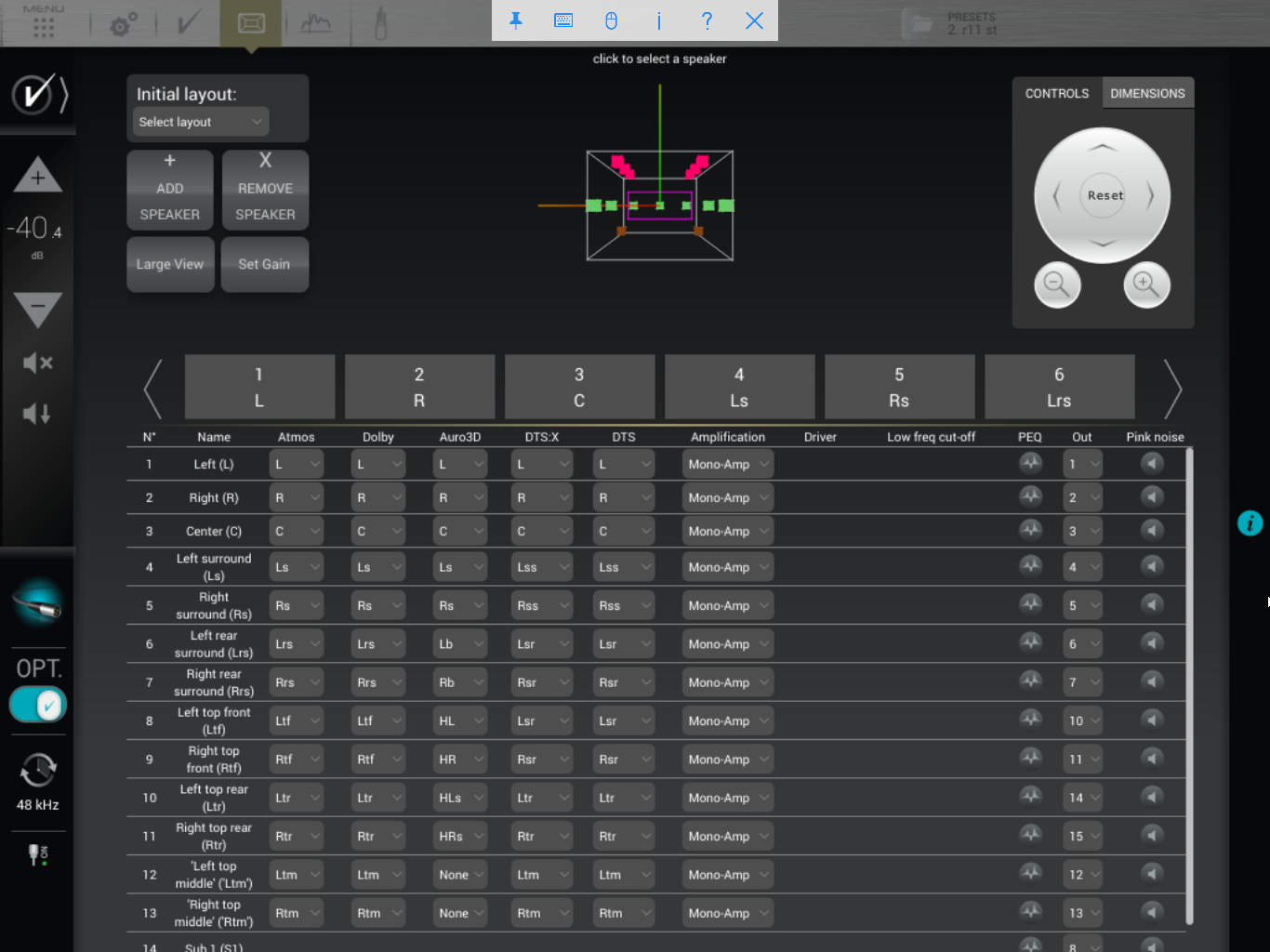

Náš layout. Konfigurácia 7.2.6. Možnosť "pink noise" ktoréhokoľvek reproduktora (šumový test).

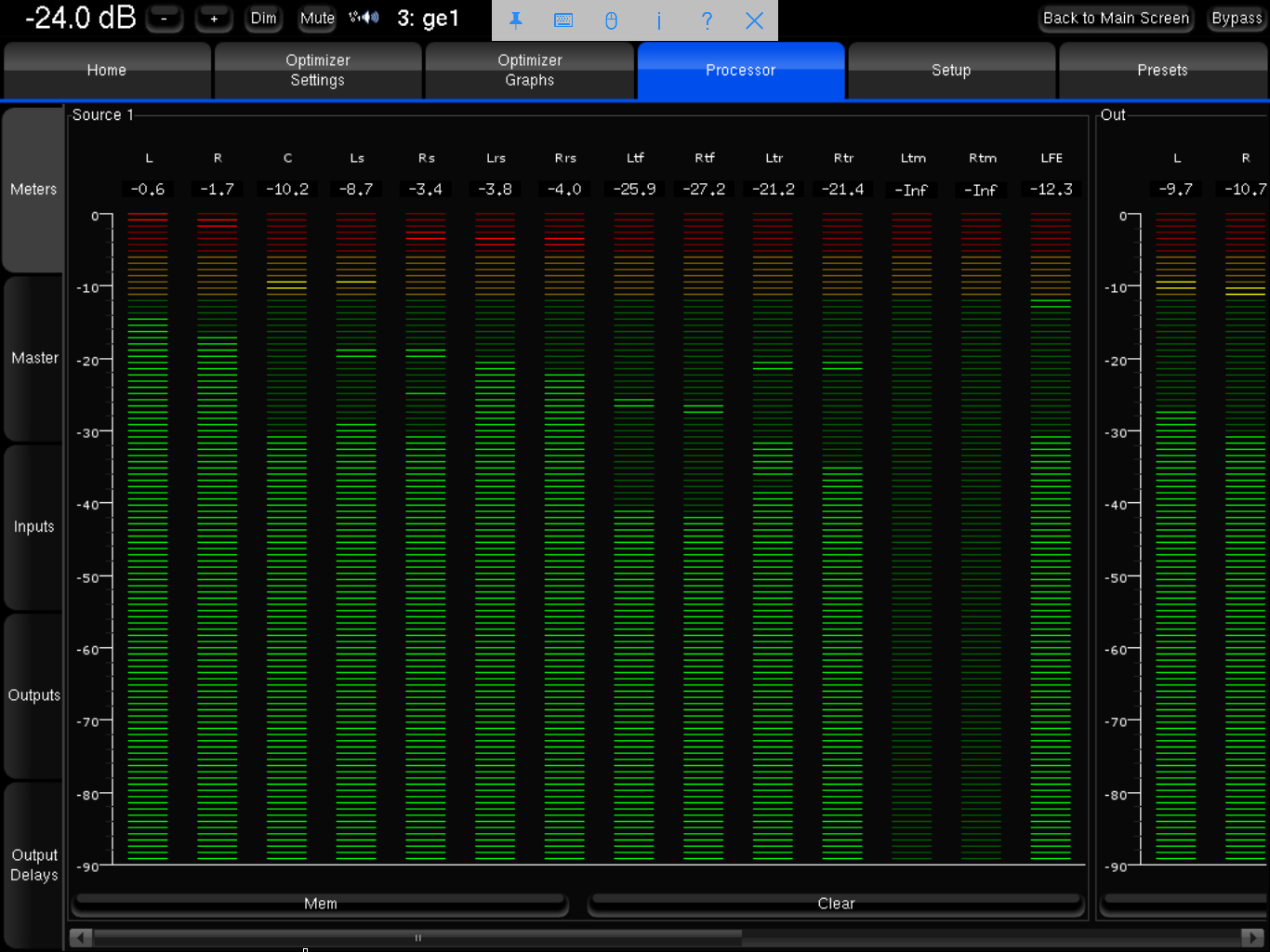

Počas merania alebo prehrávania filmov je možné kedykoľvek zistiť, ako sú jednotlivé reproduktory "zamestnávané". A to ako v aplikácii, tak priamo na čelnom displeji samotného predzosilňovača.

Domáce kino je pripravené v otrokovickom PPHiFi – v najväčšom HiFi štúdiu na Morave. Záujemca o prezentáciu (nezáväzne) prosíme o telefonickú objednávku na tel. 603 581 305

za PPHiFi štúdio - Ing. Peter Procházka ml.
