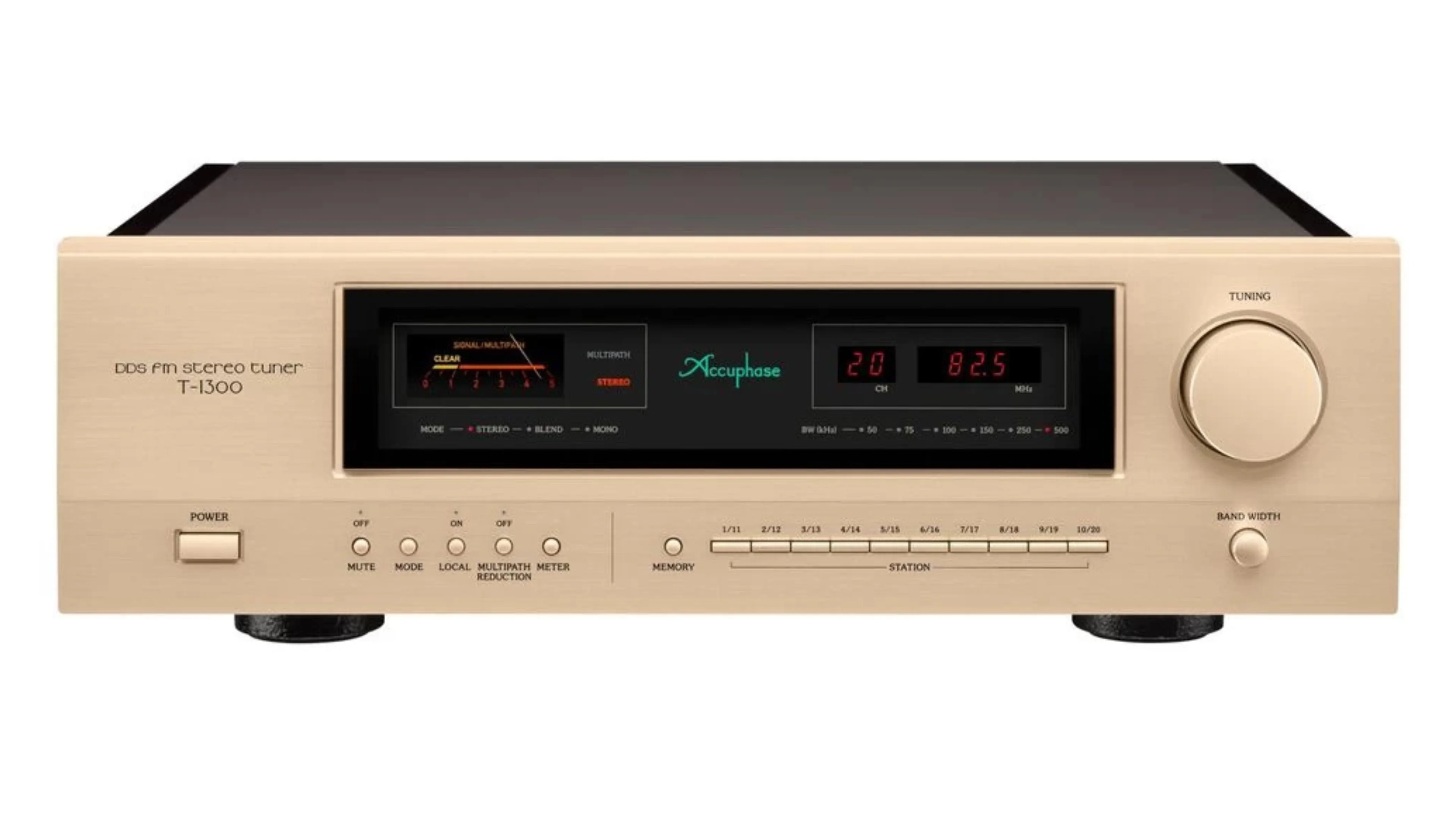

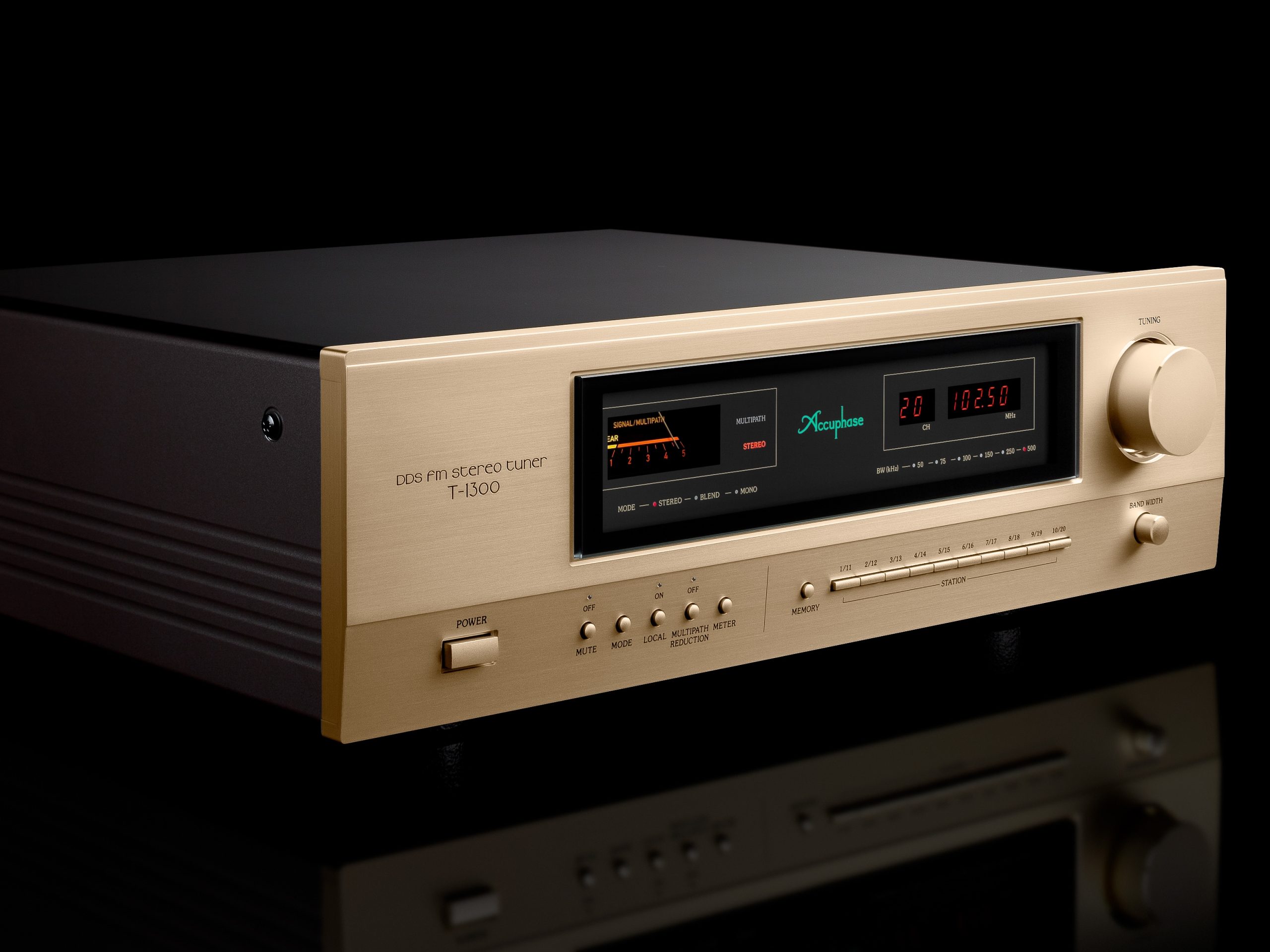

Accuphase T-1300; tuner

Popis produktu Accuphase T-1300; tuner

T-1300 FM stereo tuner – prehľad a technológie

T-1300 kombinuje najmodernejšie RF obvody so sofistikovaným digitálnym spracovaním signálu (DSP), čím vytvára výnimočný FM stereo tuner s vynikajúcou kvalitou príjmu aj zvuku.

DSP po medzifrekvenčnom stupni využíva:

• filter s premenlivou šírkou pásma (IF),
• potlačenie viacnásobného príjmu (multipath),
• digitálny FM demodulátor,
• stereo demoduláciu typu DS-DC.

Výsledkom sú mimoriadne parametre príjmu aj čistota zvuku.

Veľký ladiaci ovládač umožňuje pohodlné manuálne ladenie, zatiaľ čo pamäť pre 20 staníc zaisťuje rýchly prístup k obľúbeným frekvenciám.

Kľúčové vlastnosti

• Dvojito ladený vstupný obvod spoľahlivo zvláda aj silné rušivé signály
• IF filter s premenlivou šírkou pásma účinne potláča rušenie
• Funkcia potlačenia multipathu (MPR) minimalizuje odrazy signálu
• Digitálny FM demodulátor znižuje skreslenie aj šum na minimum
• DDS (Direct Digital Synthesis) lokálny oscilátor zaisťuje extrémne čistý signál
• Pamäť pre 20 staníc s rýchlym vyvolaním

DDS lokálny oscilátor – čistejší signál

Zmiešavač prevádza vstupný signál z antény na medzifrekvenciu pomocou lokálneho oscilátora.
Na rozdiel od bežných PLL obvodov používa T-1300 technológiu DDS (Direct Digital Synthesis) .

Tá funguje tak, že:

• signál z kryštálového oscilátora je digitálne delený,
• riadi čítanie sínusových dát,
• D/A prevodník vytvára výsledný analógový signál.

Výhoda?
Nevznikajú nežiaduce frekvenčné modulácie → výsledkom je extrémne čistý signál s vysokým odstupom signál/šum (S/N) .

Digitálny FM demodulátor

Demodulátor v T-1300 pracuje plne digitálne:

1. Z digitálneho FM signálu sa získa fáza (θ) pomocou pomeru imaginárnej a reálnej zložky.
2. Výpočtom arctangens sa určí presná fáza.
3. Diferenciáciou fázy v čase vznikne výsledný audio signál.

Tento postup výrazne znižuje skreslenie aj šum.

Variabilný IF filter (šírka pásma)

Šírku pásma je možné prepínať v 6 krokoch:
50/75/100/150/250/500 kHz

• širšie pásmo = lepšie zvukové vlastnosti
• užšie pásmo = menej rušenia (napr. od susedných staníc)

Filter je realizovaný ako FIR digitálny filter s lineárnou fázou , čo eliminuje fázové skreslenie bežné pri analógových filtroch.

Potlačenie multipathu (odrazených signálov)

Multipath vzniká, keď signál dorazí k anténe viacerými cestami (napr. odrazy od budov).

T-1300 využíva:

• vysoko presný DSP čip
• adaptívnu filtráciu (FIR)

Výsledok:

• odstránenie odrazených zložiek
• zachovanie iba priameho signálu
• čistejší a stabilnejší zvuk

Stereo demodulácia DS-DC

Technológia DS-DC (Direct Synthesis – Double Cancellation) prináša ideálnu stereo separáciu.

Obsahuje dve kľúčové časti:

1. Priama syntéza pilotného tónu

Na rozdiel od PLL:

• DSP priamo rekonštruuje pilotný tón zo signálu
• funguje spoľahlivo aj pri nízkej úrovni signálu a vysokom šume

2. Dvojité potlačenie presluchov

• eliminuje presluch medzi ľavým a pravým kanálom
• berie do úvahy aj fázové vzťahy
• výsledkom je výnimočne čistá stereo separácia

Pamäť a ovládanie

• 20 pamäťových pozícií pre stanice
• ukladajú sa aj nastavenia:
  MUTE, MODE, LOCAL, MPR, BANDWIDTH
• možnosť rýchleho prepnutia podľa podmienok príjmu

Ďalšie funkcie

• MUTE – potlačenie šumu medzi stanicami
• MODE - Stereo / Blend / Mono
• LOCAL – útlm silného vstupného signálu

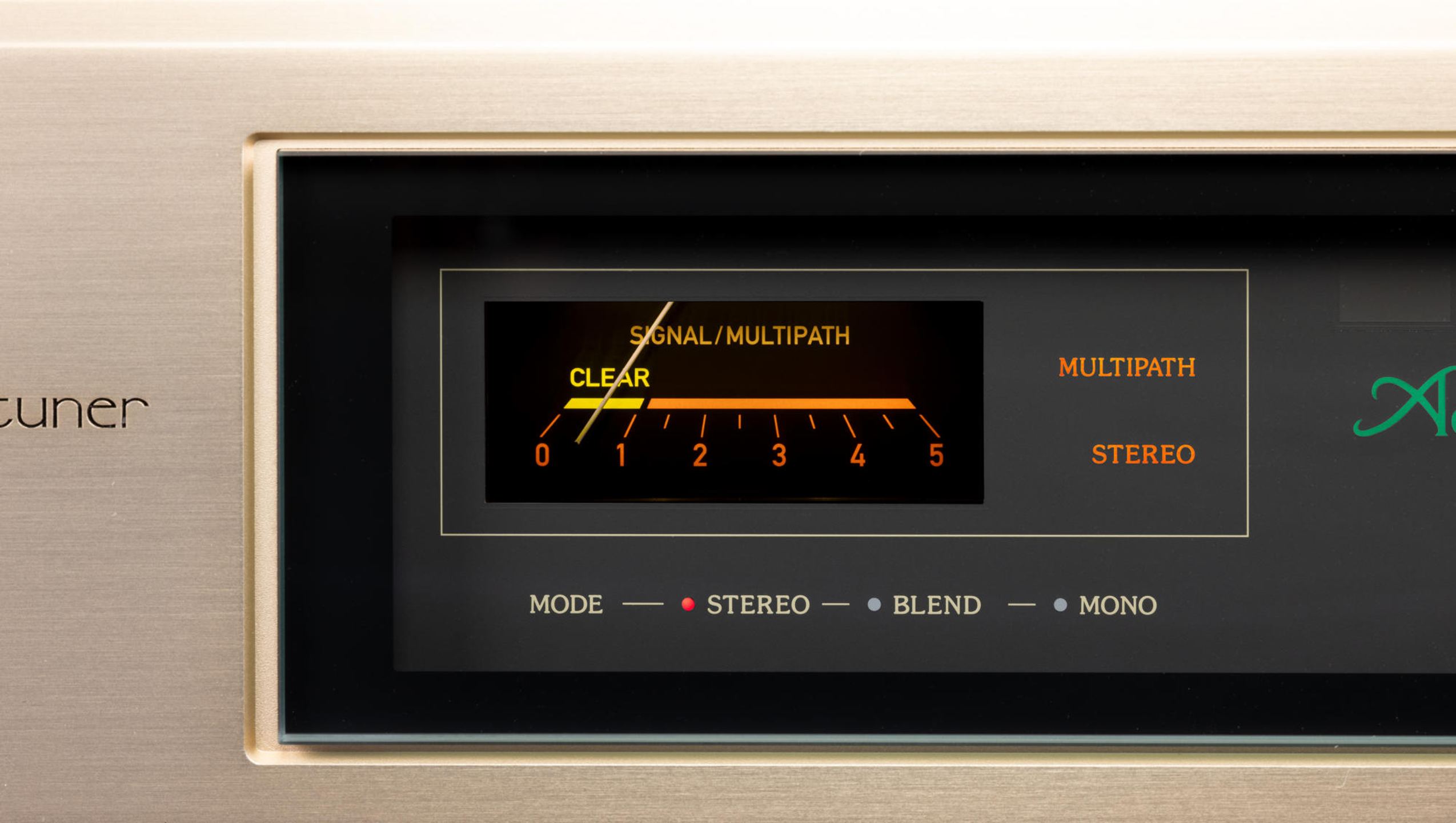

• Multipath indikátor a merač signálu
• digitálne aj analógové výstupy (vrátane symetrického)
• diaľkové ovládanie

Špecifikácia

Prílohy
